Telakkarakenteet kohtaavat alusten toistuvia iskuja laituriin kiinnittymisen, vuorovesiliikkeen, lastaustoiminnan, virtausten, tuulen ja vahingossa tapahtuvan kosketuksen aikana. Ilman tehokasta iskunvaimennusjärjestelmää nämä voimat voivat vahingoittaa sekä aluksen että laiturirakennetta.Kiinteät kumiset lokasuojat telakoilletarjoavat yksinkertaisen ja kestävän ratkaisun absorboimalla ja jakamalla iskuenergiaa kosketuspisteessä.
Tässä oppaassa kerrotaan, kuinka umpikumiset lokasuojat toimivat, missä niitä yleisesti käytetään, millä ominaisuuksilla on merkitystä valinnassa, miten eri malleja verrataan keskenään ja kuinka oikea asennus ja huolto voivat pidentää käyttöikää. Se on tarkoitettu satamaoperaattoreille, telakkarakentajille, telakoille, satamajohtajille, urakoitsijoille ja teollisille ostajille, jotka etsivät luotettavaa merensuojelua.
Jokainen telakointitoiminto aiheuttaa mekaanisia voimia. Vaikka alus lähestyy hitaasti, sen massa ja liikemäärä voivat tuottaa merkittävää iskuenergiaa. Suuremmat alukset, voimakkaat virtaukset, sivutuulet, kova vesi ja rajoitetut ohjausalueet voivat lisätä telakkaan siirtyvää kuormaa.
Toistuvat iskut voivat vähitellen aiheuttaa halkeamia, muodonmuutoksia, pintavaurioita, löystyviä kiinnikkeitä tai betoni- ja teräsosien rappeutumista. Samalla suojaamaton kosketuskohta voi vahingoittaa aluksen runkoa tai maalattua pintaa.
Kiireisissä merilaitoksissa ongelma ei yleensä ole yksi dramaattinen vaikutus. Se on tuhansien pienempien vaikutusten kertymistä vuosien aikana. Oikein suunniteltu lokasuojajärjestelmä luo joustavan esteen aluksen ja kiinteän rakenteen välille.
Kiinteät kumiset telakointilokasuojat on suunniteltu luomaan hallittu vaimennusrajapinta liikkuvan aluksen ja kiinteän rakenteen välille. Kun astia koskettaa kumia, materiaali deformoituu kuormituksen alaisena ja absorboi osan iskuenergiasta. Jäljelle jäävä voima jakautuu lokasuojan ja kiinnitysjärjestelmän kautta sen sijaan, että se keskittyisi suoraan telakan seinään.
Lokasuojan suorituskyky riippuu sen kumin koostumuksesta, geometriasta, kovuudesta, mitoista, puristusominaisuuksista, asennustavasta ja käyttöympäristöstä.
| Komponentti | Ensisijainen toiminto |
|---|---|
| Kumirunko | Imee ja jakaa iskuenergiaa |
| Asennusjärjestelmä | Kiinnittää lokasuojan laiturirakenteeseen |
| Kosketuspinta | Tarjoaa suojaavan rajapinnan aluksen kanssa |
| Rakenteellinen tuki | Siirtää kuormat telakkaan turvallisesti |
Kestävyys vaativissa olosuhteissa.Kiinteä kumirakenne soveltuu hyvin merisovelluksiin, joissa komponentit ovat alttiina vedelle, kosteudelle, hankaukselle ja toistuville mekaanisille kuormituksille.
Luotettava iskunkestävyys.Oikein valittu kumi voi toistuvasti vääntyä ja palautua normaalin laituritoiminnan aikana, mikä auttaa vähentämään laiturirakenteiden suoraa rasitusta.
Matala monimutkainen rakenne.Verrattuna joihinkin pneumaattisiin tai kelluviin järjestelmiin, umpikumiset lokasuojat ovat rakenteeltaan suhteellisen yksinkertaisia, eikä niissä ole ilmakammiota, jonka tarvitsee pysyä paineena.

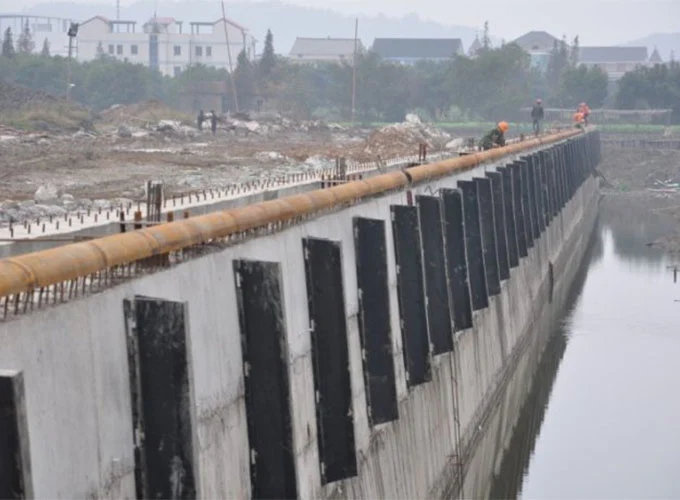

Joustavat asennusvaihtoehdot.Profiilista ja projektin vaatimuksista riippuen massiivikumilokasuojat voidaan asentaa vaakasuoraan, pystysuoraan, jatkuvasti tai valittuihin törmäyskohtiin.
Pitkäaikainen käyttöarvo.Vankka lokasuoja voi auttaa vähentämään rakenteellisia korjauksia, aluksen kosketusvaurioita ja odottamattomia seisokkeja, mikä tekee telakan suojauksesta tärkeän osan elinkaarikustannusten hallintaa.
Vähentää suoria kosketusvoimia alusten ja kiinteiden rakenteiden välillä.
Sopivat kumiyhdisteet kestävät vaativia ulko-olosuhteita.
Suunniteltu toistuvaan kosketukseen kertaluonteisen iskusuojauksen sijaan.
Yksinkertainen rakenne voi tehdä tarkastuksesta ja vaihdosta helpommin hallittavissa.
Kiinteät kumiset lokasuojat voidaan sovittaa moniin meri- ja teollisuusympäristöihin. Niiden tarkat mitat ja suorituskykyvaatimukset tulee määrittää aluksen koon, laiturienergian, rakenteen, kosketuspaineen ja käyttöolosuhteiden mukaan.
Kumilokasuojan valinnan tulee perustua suunnitteluolosuhteisiin eikä pelkästään ulkonäköön tai hintaan. Sopivan tuotteen on vastattava todellista toimintaympäristöä.
| Valintatekijä | Miksi sillä on merkitystä |
|---|---|
| Aluksen koko ja massa | Suuremmat astiat vaativat yleensä suuremman energian absorptiokyvyn. |
| Lähestymisnopeus | Suurempi kiinnitysnopeus voi lisätä merkittävästi törmäysenergiaa. |
| Lokasuojan mitat | Profiili ja koko vaikuttavat muodonmuutokseen ja kosketuspintaan. |
| Kumin kovuus | Kovuus vaikuttaa reaktiovoimaan, muodonmuutokseen ja kosketuskäyttäytymiseen. |
| Ympäristö | Suolavesi, UV-altistus, lämpötila ja hankaus voivat vaikuttaa materiaalin suorituskykyyn. |
| Asennusolosuhteet | Rakenteen tulee kestää odotettavissa olevat kuormat ja kiinnitysjärjestelyt. |
Erilaiset meriprojektit vaativat erilaisia suojajärjestelmiä. Kiinteät kumiset lokasuojat ovat erityisen houkuttelevia, kun kestävyys, suoraviivainen rakenne ja kiinteä asennus ovat etusijalla.
| Lokasuojan tyyppi | Tyypillinen vahvuus | Yhteinen huomio |
|---|---|---|
| Kiinteä kumi | Kestävä, yksinkertainen, monipuolinen | Vaatii oikean mitoituksen ja rakenteellisen asennuksen |
| Pneumaattinen | Suuri muodonmuutos ja joustava kosketus | Edellyttää paineenhallintaa ja sopivaa käsittelyä |
| Liukuva/komposiitti | Matalakitkaiset sovellukset | Materiaali- ja kiinnitysvalinnat ovat tärkeitä |
| Vaahdolla täytetty | Kelluva ja iskuja vaimentava | Voi olla erikoistunut kelluviin sovelluksiin |
Oikea valinta riippuu projektista. Kiinteillä telakkapinnoilla, laiturin seinillä, laitureilla, rampeilla ja teollisilla merialueilla umpikumiprofiilit voivat tarjota tehokkaan yhdistelmän iskunkestävyyttä, asennuksen joustavuutta ja toiminnan yksinkertaisuutta.
Jopa korkealaatuinen kumilokasuoja voi toimia huonosti, jos se on asennettu väärin. Asennuksen aikana tulee ottaa huomioon tukirakenne, asennustarvikkeet, lokasuojan kohdistus, pulttien etäisyys ja kosketingeometria.
Monimutkaisten merirakenteiden asennuksen tulee tarkistaa pätevän insinöörin tai laivanrakennushenkilöstön toimesta. Itse lokasuoja on vain yksi osa täydellistä suojajärjestelmää; tukirakenteen on myös pystyttävä kantamaan siirtyvät kuormat.
Kiinteät kumiset lokasuojat on suunniteltu vaativaan huoltoon, mutta säännöllinen tarkastus on edelleen tärkeää. Vahinkojen varhainen tunnistaminen voi estää pienistä ongelmista muodostumasta kalliiksi rakenteellisiksi tai toiminnallisiksi ongelmiksi.
Käyttöikä vaihtelee huomattavasti kumin koostumuksen, lokasuojan suunnittelun, törmäystaajuuden, astian ominaisuuksien, ympäristöaltistuksen ja asennuksen laadun mukaan. Siksi valmistajan tulisi välttää lupaamasta yleiskäyttöikää ottamatta huomioon todellista sovellusta.
Kansainvälisissä hankinnoissa ja suurissa telakointiprojekteissa tekninen viestintä on yhtä tärkeää kuin tuotteen hinta. Ennen tilauksen tekemistä ostajien tulee valmistella mahdollisimman paljon hakemustietoja.
Telakan tyyppi, asennuspaikka, piirustukset, käytettävissä oleva asennustila ja käyttöolosuhteet.
Aluksen mitat, uppouma, laiturinopeus, kosketuspisteet ja toimintataajuus.
Kumin kovuus, seosvaatimukset, ympäristön kestävyys ja väritiedot.
Pyydä tarvittaessa tuotetiedot, tarkastustiedot, piirustukset ja asiaankuuluvat testiasiakirjat.
Laivakumituotteista kokeneen valmistajan tulisi pystyä keskustelemaan näistä yksityiskohdista ja suosittelemaan kokoonpanoa sen sijaan, että tarjoaisi vain vakiotuotetta ottamatta huomioon sovellusta.
K: Mihin telakoiden umpikumilokasuojat käytetään?
V: Ne tarjoavat joustavan esteen alusten ja kiinteiden rakenteiden välillä auttaen absorboimaan ja jakamaan törmäysvoimia laituriin kiinnittymisen ja aluksen liikkeen aikana.
K: Soveltuvatko umpikumiset lokasuojat raskaisiin telakoihin?
V: Ne voivat sopia raskaisiin merisovelluksiin, kun lokasuojan profiili, kumikoostumus, kiinnitysjärjestelmä ja yleinen rakenne on suunniteltu oikein odotettuja kuormia varten.
K: Voidaanko umpikumiset telakointilokasuojat räätälöidä?
V: Monet valmistajat voivat tarjota erilaisia mittoja, profiileja, kovuustasoja, pituuksia, porauskuvioita ja asennuskokoonpanoja projektin vaatimusten mukaan.
K: Kuinka usein telakan lokasuojat tulee tarkastaa?
V: Tarkastustiheyden tulee kuvastaa alusliikennettä, törmäystaajuutta, ympäristöolosuhteita ja suojatun rakenteen tärkeyttä. Korkean käytön tilat hyötyvät yleensä useammista tarkastuksista.
K: Mitä tietoja tarvitaan oikean kumilokasuojan valitsemiseen?
V: Tärkeitä tietoja ovat aluksen koko ja uppouma, laiturinopeus, laiturirakenne, odotetut törmäysolosuhteet, lokasuojan mitat, asennusjärjestely, vesiolosuhteet ja ympäristöaltistus.
K: Voiko kumilokasuojaa käyttää suolaisen veden ympäristöissä?
V: Oikein muotoiltuja ja valmistettuja kumilokasuojat ovat laajalti käytössä meriympäristöissä. Materiaalin valinnassa tulee ottaa huomioon altistuminen suolavedelle, UV-säteilylle, lämpötilalle, kulumiselle ja muille paikkakohtaisille olosuhteille.
K: Miksi ostajien tulisi työskennellä suoraan kokeneen kumin valmistajan kanssa?
V: Kokenut valmistaja voi auttaa yhdistämään materiaalin valinnan, tuotteen mitat, suorituskykyvaatimukset, työkalut, asennustiedot ja laadunvalvonnan todelliseen sovellukseen, mikä vähentää riskiä valita sopimaton kokoonpano.
Luotettava telakan suojaus alkaa todellisiin törmäysolosuhteisiin sopivan lokasuojan valitsemisesta sen sijaan, että valitaan tuote pelkästään koon tai hinnan perusteella. Kiinteistä laitureista ja kaupallisista satamista telakoihin ja teollisiin lastauslaitoksiin oikea umpikumilokasuoja voi auttaa vähentämään alusten kosketusvaurioita, suojaamaan telakkarakenteita ja tukemaan turvallisempia ja luotettavampia toimintoja.
Qingdao Aorunda Rubber Industry Co., Ltd.keskittyy kumituotteiden valmistukseen ja voi tarjota ammattimaista tukea asiakkaille, jotka arvioivat kumisuojaratkaisuja meri- ja teollisuussovelluksiin.
Etsitkö umpikumiisia lokasuojia telakoille? Ota yhteyttäprojektisi mittojen, alustietojen, asennusvaatimusten ja käyttöolosuhteiden kanssa keskustellaksesi sopivasta kumilokasuojaratkaisusta sovellukseesi.
